A.3 Gewächshaus- und Pflanzenmodell

Previous PageTable Of ContentsNext Page


A.3.1 Zustandsgleichungen des Gewächshauses

Previous SectionTop Of PageNext Section

Energiebilanz

Die sich aus der Energiebilanz, Abbildung A3-1, ergebende Temperaturänderung, DTEMI [K/s], wird durch folgende Komponenten dargestellt: 1) Wärmezufuhr durch Heizen, Q, 2) Erwärmung durch Globalstrahlung, qglob, 3) Änderung der Luftfeuchte, DDDI, 4) Energieaustausch mit der Umgebung durch Lüftung, qluwe, 5) Wärmedurchgang durch die Gewächshaushülle, qduga, 6) Wärmeübertragung an der Gewächshausbodenoberfläche, qboden und 7) Kondensation/Verdunstung von Wasser an der Gewächshaushülle, qkonden.

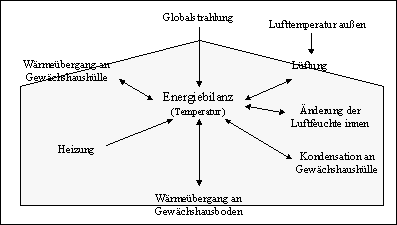

Abbildung A3-1: Schema der Energiebilanz

Wasserdampfbilanz

Die Dampfdichteänderung, DDDI [g/(m3·s)], die sich aus der Wasserdampfbilanz, Abbildung A3-2, ergibt, wird durch folgende Komponenten dargestellt: 1) Transpiration des Pflanzenbestandes, trans, 2) Luftbefeuchtung, lube, 3) Wasserdampfaustausch mit der Umgebung durch Lüftung, wadawe und 4) Kondensation/Verdunstung an der Gewächshaushülle, kondverd.

Kondensation (Verdunstung) tritt an der Gewächshaushülle auf, wenn der Funktionswert von kondverd positiv (negativ) ist. Bei Überschreiten der maximalen Kondensatflächendichte fließt Kondensat an der Gewächshaushülle ab. Ist kein Kondensat vorhanden, wird kondverd zu 0 gesetzt (keine Verdunstung).

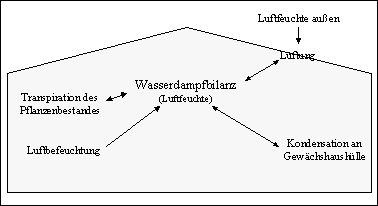

Abbildung A3-2: Schema der Wasserdampfbilanz

Kohlendioxidbilanz

Die CO2-Bilanz, Abbildung A3-3, aus der sich die Änderung der CO2-Konzentration, DCI [ppm/s], ergibt, wird durch folgende Komponenten dargestellt: 1) CO2-Zufuhr durch Begasung, W, 2) CO2-Gaswechsel (Photosynthese und Respiration) des Pflanzenbestandes, gaweblfl und 3) CO2-Austausch mit der Umgebung durch Lüftung, kodiwe.

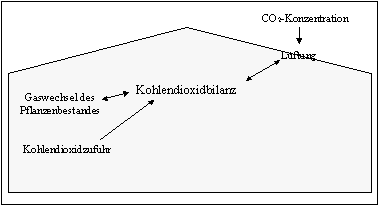

Abbildung A3-3: Schema der Kohlendioxidbilanz


A.3.2 Zustandsgleichungen des Pflanzenmodells (Paprika)

Previous SectionTop Of PageNext Section

CO2-Gaswechsel

Der auf die Blattfläche bezogene CO2-Gaswechsel der Pflanzen, gaweblfl [g/(m²·h)], Abbildung A3-4, wird wie folgt berechnet:

P0 ist die CO2-Gaswechselrate unter Standardbedingungen. Die Größe FICT wird mittels einer parametrischen Gleichung ermittelt:

Die Größe FSD wird durch eine von 3 Gleichungen in Abhängigkeit des Wertes des Dampfdrucksättigungsdefizits innen, SDI, bestimmt:

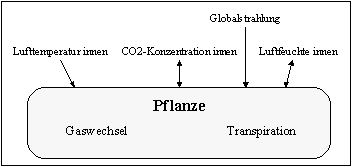

Abbildung A3-4: Schema des Pflanzenwachstumsmodells

Transpiration

Die auf die Blattfläche bezogene Transpiration der Pflanzen, trblfl [g/(m²·h)], Abbildung A3-4, ergibt sich aus:

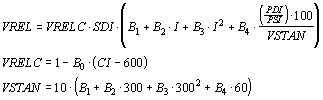

V0 ist die Transpirationsrate unter Standardbedingungen. Die Größe VREL wird durch 3 parametrische Gleichungen berechnet:


A.3.3 Biomasse und Gewinn

Previous SectionTop Of PageNext Section

Der Gewinn, GEWI [0.01 DM/(m²·h)], Abbildung A3-5, wird aus folgenden Komponenten bestimmt: 1) Biomasse, BIOM, 2) Gemüsepreis, PR1, 3) Kosten der CO2-Zufuhr, PR2, und 4) Kosten für Heizung, PR3.

Abbildung A3-5: Schema der Gewinnberechnung

Die Biomasse, BIOM, ist die aus dem CO2-Gaswechsel der Pflanzen, gaweblfl, berechnete Trockensubstanzproduktion, die durch Multiplikation mit dem Anteil am Ertrag (50%) und durch Division mit dem Trockensubstanzgehalt (5%) in eine Ertragsgröße, Ertrag, und nachfolgend durch Multiplikation mit dem Gemüsepreis in eine Erlösgröße, GEWINN, umgerechnet wird. Die Kosten für die CO2-Zufuhr werden aus dem CO2-Preis errechnet. Analog erfolgt die Berechnung der Kosten der Wärmezufuhr durch Heizen über den Energiepreis für Heizöl.

Komponenten

Symbol

Einheit

Funktion / Wert

Biomasse

BIOM

g/(m²·h)

gaweblfl·(30/44)

Ertrag

Ertrag

g/(m²·h)

BIOM·0.5/0.05

Gemüsepreis

PR1

0.01 DM/g

0.3

CO2-Preis

PR2

0.01 DM/g

0.1

Energiepreis

PR3

0.01 DM/(W·h)

0.005

Tabelle A3-1: Komponenten der Berechnung des Gewinns


A.3.4 Beschränkungen

Previous SectionTop Of Page

Die Beschränkungen der Stellgrößen sind durch die Grenzen der Wertebereiche der Steuerungsvariablen für Heizung/Wärmezufuhr, Lüftung und CO2-Zufuhr definiert. In den Untersuchungen wurde keine Luftbefeuchtung vorgenommen.

Komponente

Minimum

Maximum

Heizung/Wärmezufuhr

0 W/m2

150 W/m2

Lüftung

1 m3/(m2·h)

100 m3/(m2·h)

CO2-Zufuhr

0 g/(m2·h)

10 g/(m2·h)

Temperatur im Gewächshaus

16°C

35°C

Tabelle A3-2: Beschränkungen der Steuer- und Zustandsgrößen

Die Zustände des Gewächshausklimas sind zur Vermeidung von Streß für die Pflanzen und zur Einhaltung von Randbedingungen, die sich aus langfristigen Strategien ergeben, beschränkt. Vorgenommen wird eine Beschränkung der Temperatur im Gewächshaus.
